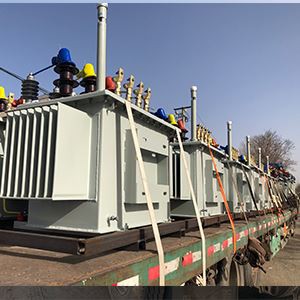

محولة 200 ك.ف.أ 3 فاز
المعايير:IEC60076
تركيب داخلي/خارجي: خارجي
النوع: محول من النوع الأساسي المغمور بالزيت ثلاثي الطور
تصنيف الطاقة (كيلو فولت أمبير): 200 كيلو فولت أمبير
التردد (هرتز): 50 هرتز
نوع التبريد: أونان
معدل الجهد الدافع: 95 كيلو فولت
تردد الطاقة معدل الجهد: 28 كيلو فولت
لا يوجد فقدان للحمل: 500 وات
خسائر الحمل الكامل: 3000 واط
ميزات
يمكننا تقديم خدمة التخصيص وفقًا لمتطلبات المعلمة الخاصة بك.
الرجاء ارسال الاستفسار لنا الآن.
المعلمة الفنية لمحول 200 كيلو فولت أمبير ثلاثي الطور
|
المعايير |
IEC60076 |
|
تركيب داخلي/خارجي |
في الخارج |
|
يكتب |
محول من النوع الأساسي المغمور بالزيت ثلاثي الطور |
|
تصنيف الطاقة المستمر (KVA) |
200 كيلو فولت أمبير |
|
التردد (هرتز) |
50 هرتز |
|
نوع التبريد |
على |
|
معدل الجهد الدافع (كيلو فولت) |
95 كيلو فولت |
|
معدل الجهد تردد الطاقة (كيلو فولت) |
28 كيلو فولت |
|
لا توجد خسائر في التحميل (وات) |
500 W |
|
خسائر الحمل الكامل (W) |
3000 W |
|
الأعلى. ارتفاع درجة الحرارة عند التحميل الكامل للزيت (درجة) |
40 درجة |
|
الأعلى. ارتفاع درجة الحرارة عند التحميل الكامل لللف (درجة) |
50 درجة |
|
مقاومة الجهد (٪) |
4.75% |
|
التنصت النوع والنسبة (٪) |
مفتاح الضغط خارج الدائرة، النسبة (+) 5% إلى (-) 5% في خطوات 2.5% |
|
اتصال |
داين11 |
|
ضمان |
سنتان |

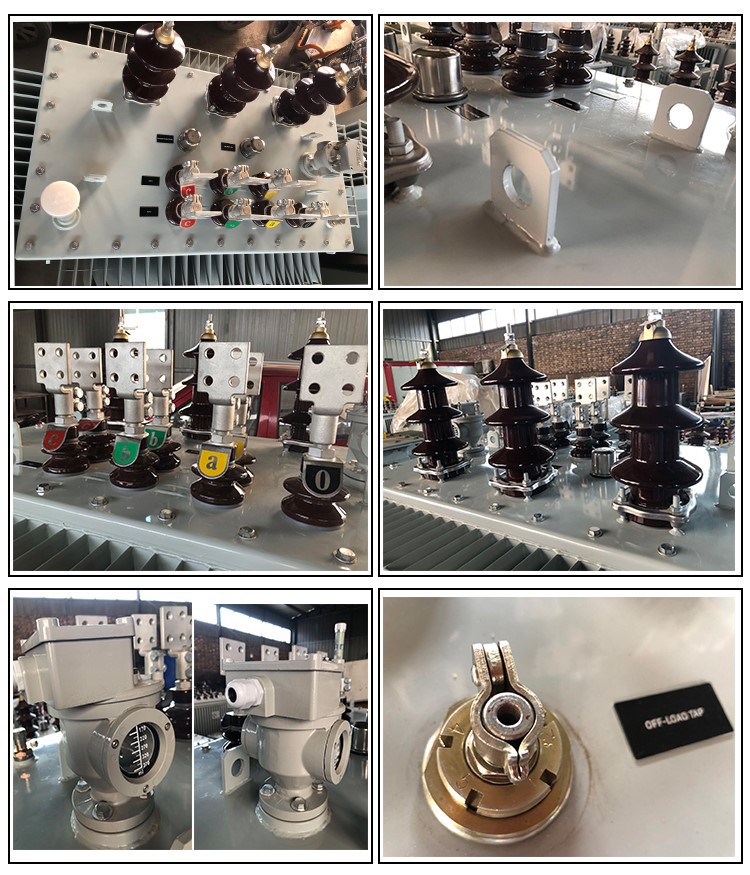

أجزاء محول 200 كيلو فولت أمبير ثلاثي الطور:
جوهر
أفضل نوعية من التصفيح الفولاذي الكهربائي المدلفن على البارد والموجه نحو الحبوب. يجب أن تكون ألواح القلب معزولة عن بعضها البعض لتقليل فقدان القلب إلى الحد الأدنى، ويجب أن يتم تثبيت القلب معًا بواسطة مسامير وألواح تثبيت، ويجب أن تكون جميعها معزولة بشكل مناسب. ويجب أن يزود القلب الكامل بحلقات رفع وأن يتم دعمه ودعمه لمنع الحركة.
لف
يجب أن تكون معزولة بالكامل بعزل من الفئة (أ) يتحمل أعلى جهد 12.5 ك.ف.
الخزان الرئيسي
يجب أن يكون البناء ملحومًا من الفولاذ الطري مع الحد الأدنى من سماكة اللوحة:
الأعلى: 5 ملم
القاع: 5 ملم
الجوانب: 4 ملم
المبرد: 1.2 ملم
النوع المموج: 1.2 ملم
الحشيات والمفاصل
يجب أن تكون جميع الحشيات مصنوعة من الفلين أو مادة مماثلة كقاعدة، ويحدها مادة صناعية مقاومة للزيت أو مطاط. الحشيات المصنوعة من مواد اصطناعية عادية غير مسموح بها.
ترتيبات المحطة الجانبية للجهد العالي
البطانات الخارجية الزاحفة مقاس 440 مم كاملة مع صواميل وصواميل قفل وغسالة و
عروات ضغط لموصل نحاسي بمساحة 50 مم مربع. مرحلة إلى مرحلة إزالة المراكز 270 ملم.
ترتيبات المحطة الجانبية للجهد المنخفض
البطانات الخارجية كاملة مع صواميل وصواميل قفل وغسالة وعروات ضغط لأربعة كابلات أساسية بمساحة 185 ملم مربع. مرحلة إلى مرحلة إزالة المراكز 150 ملم.
تجهيزات محولات 200 كيلو فولت أمبير 3 مراحل
خزان الحفظ:يجب أن تكون كاملة مع غطاء التعبئة وصمام الصرف
عروات الرفع:يجب توفيرها
استراحة:يجب أن تكون مقاومة للتخريب ومناسبة للظروف المناخية. يجب أن يتم تصميم جهاز تنفس هلام السيليكا بشكل متحرر ويجب أن يكون حجمه أكبر من المعتاد لتجنب الحاجة إلى استبدال الجل بشكل متكرر.
قياس مستوى الزيت:يجب أن يكون من النوع المنشوري للإشارة الواضحة إلى مستوى الزيت ويفضل أن يكون من الزجاج ويجب أن يكون قابلاً للاستبدال ويجب أن يكون موجودًا على جانب الحافظ.
صمام تصريف الخزان الرئيسي:يجب توفيرها
حافظ على صمام الخزان الرئيسي:يجب توفيرها
ميزان الحرارة:نوع الطلب مع مؤشر القراءة الأقصى
